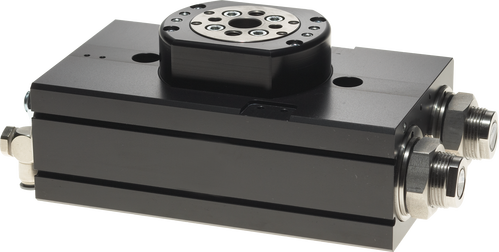

ZIMMER/SOMMER水平旋轉單元SF-C系列

zimmer/SOMMER水平旋轉單元SF-C系列

"卓越的"

表現***可超出普通標準100%

卓越的終端緩衝使擺缸在短時間內帶動更大的負載， 這樣提高了您機器的工作輸出量

大中心孔

減少外形幹涉，您可以直接將電源線從旋轉法蘭中間穿過

徑向負載量超過一般標準100%以上

采用大號軸承保證了產品的強固性和使用壽命， 使您的應用更可靠。

優勢

1空心雙向軸承軸用來通過電纜和氣管堅固，高保持力和扭矩

2集成可通8條氣路用於無管道空氣傳輸不需要扭曲氣管

3最終位置可調節最終位置可調節+/- 3°

4大且精準的法蘭定位簡易的工具連接最終位置緩衝可調節通過安裝氣壓室來防止過熱

5氣流量閥用於控製流量（隨貨配送）

6力的轉化齒輪齒條

7驅動兩個雙作用氣缸高扭矩評級

安裝尺寸： SF50N-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF50-180N-C 180 [°] 3 [°] 2.4 [Nm]

SF50-90N-C 90 [°] 3 [°] 2.4 [Nm]

SF50N-C 0-180 [°] 180 [°] 2.4 [Nm]

安裝尺寸： SF50D4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF50-180D4-C 180 [°] 3 [°] 1.5 [Nm]

SF50-90D4-C 90 [°] 3 [°] 1.5 [Nm]

SF50D4-C 0-180 [°] 180 [°] 1.5 [Nm]

安裝尺寸： SF50ML-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF50ML-C -90 / 0 / +90 [°] 3 [°] 2.4 [Nm]

安裝尺寸： SF50MLD4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF50MLD4-C -90 / 0 / +90 [°] 3 [°] 1.5 [Nm]

安裝尺寸： SF74N-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF74-180N-C 180 [°] 3 [°] 7.3 [Nm]

SF74-90N-C 90 [°] 3 [°] 7.3 [Nm]

SF74N-C 0-180 [°] 180 [°] 7.3 [Nm]

安裝尺寸： SF74D4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF74-180D4-C 180 [°] 3 [°] 5.5 [Nm]

SF74-90D4-C 90 [°] 3 [°] 5.5 [Nm]

SF74D4-C 0-180 [°] 180 [°] 5.5 [Nm]

安裝尺寸： SF74D6-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF74-180D6-C 180 [°] 3 [°] 4.5 [Nm]

SF74-90D6-C 90 [°] 3 [°] 4.5 [Nm]

SF74D6-C 0-180 [°] 180 [°] 4.5 [Nm]

安裝尺寸： SF74ML-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF74ML-C -90 / 0 / +90 [°] 3 [°] 7.3 [Nm]

安裝尺寸： SF74MLD4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF74MLD4-C -90 / 0 / +90 [°] 3 [°] 5.5 [Nm]

安裝尺寸： SF74MLD6-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF74MLD6-C -90 / 0 / +90 [°] 3 [°] 4.5 [Nm]

安裝尺寸： SF100N-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF100-180N-C 180 [°] 3 [°] 20 [Nm]

SF100-90N-C 90 [°] 3 [°] 20 [Nm]

SF100N-C 0-180 [°] 180 [°] 20 [Nm]

安裝尺寸： SF100D4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF100-180D4-C 180 [°] 3 [°] 15 [Nm]

SF100-90D4-C 90 [°] 3 [°] 15 [Nm]

SF100D4-C 0-180 [°] 180 [°] 15 [Nm]

安裝尺寸： SF100D6-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF100-180D6-C 180 [°] 3 [°] 13 [Nm]

SF100-90D6-C 90 [°] 3 [°] 13 [Nm]

SF100D6-C 0-180 [°] 180 [°] 13 [Nm]

安裝尺寸： SF100ML-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF100ML-C -90 / 0 / +90 [°] 3 [°] 20 [Nm]

安裝尺寸： SF100MLD4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF100MLD4-C -90 / 0 / +90 [°] 3 [°] 15 [Nm]

安裝尺寸： SF100MLD6-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF100MLD6-C -90 / 0 / +90 [°] 3 [°] 13 [Nm]

安裝尺寸： SF125N-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF125-180N-C 180 [°] 3 [°] 38 [Nm]

SF125-90N-C 90 [°] 3 [°] 38 [Nm]

SF125N-C 0-180 [°] 180 [°] 38 [Nm]

安裝尺寸： SF125D4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF125-180D4-C 180 [°] 3 [°] 34 [Nm]

SF125-90D4-C 90 [°] 3 [°] 34 [Nm]

SF125D4-C 0-180 [°] 180 [°] 34 [Nm]

安裝尺寸： SF125D8-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF125-180D8-C 180 [°] 3 [°] 32 [Nm]

SF125-90D8-C 90 [°] 3 [°] 32 [Nm]

SF125D8-C 0-180 [°] 180 [°] 32 [Nm]

安裝尺寸： SF125M-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF125M-C -90 / 0 / +90 [°] 3 [°] 38 [Nm]

安裝尺寸： SF125MD4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF125MD4-C -90 / 0 / +90 [°] 3 [°] 34 [Nm]

安裝尺寸： SF125MD8-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF125MD8-C -90 / 0 / +90 [°] 3 [°] 32 [Nm]

安裝尺寸： SF155N-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF155-180N-C 180 [°] 3 [°] 62 [Nm]

SF155-90N-C 90 [°] 3 [°] 62 [Nm]

SF155N-C 0-180 [°] 180 [°] 62 [Nm]

安裝尺寸： SF155D4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF155-180D4-C 180 [°] 3 [°] 58 [Nm]

SF155-90D4-C 90 [°] 3 [°] 58 [Nm]

SF155D4-C 0-180 [°] 180 [°] 58 [Nm]

安裝尺寸： SF155D8-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF155-180D8-C 180 [°] 3 [°] 54 [Nm]

SF155-90D8-C 90 [°] 3 [°] 54 [Nm]

SF155D8-C 0-180 [°] 180 [°] 54 [Nm]

安裝尺寸： SF155M-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF155M-C -90 / 0 / +90 [°] 3 [°] 62 [Nm]

安裝尺寸： SF155MD4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF155MD4-C -90 / 0 / +90 [°] 3 [°] 58 [Nm]

安裝尺寸： SF155MD8-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF155MD8-C -90 / 0 / +90 [°] 3 [°] 54 [Nm]

安裝尺寸： SF195N-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF195-180N-C 180 [°] 3 [°] 130 [Nm]

SF195-90N-C 90 [°] 3 [°] 130 [Nm]

SF195N-C 0-180 [°] 180 [°] 130 [Nm]

安裝尺寸： SF195D4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF195-180D4-C 180 [°] 3 [°] 125 [Nm]

SF195-90D4-C 90 [°] 3 [°] 125 [Nm]

SF195D4-C 0-180 [°] 180 [°] 125 [Nm]

安裝尺寸： SF195D8-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF195-180D8-C 180 [°] 3 [°] 120 [Nm]

SF195-90D8-C 90 [°] 3 [°] 120 [Nm]

SF195D8-C 0-180 [°] 180 [°] 120 [Nm]

安裝尺寸： SF195M-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF195M-C -90 / 0 / +90 [°] 3 [°] 130 [Nm]

安裝尺寸： SF195MD4-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF195MD4-C -90 / 0 / +90 [°] 3 [°] 125 [Nm]

安裝尺寸： SF195MD8-C

訂貨號 擺動角度 可調擺動角度 +/- 扭矩

SF195MD8-C -90 / 0 / +90 [°] 3 [°] 120 [Nm]
