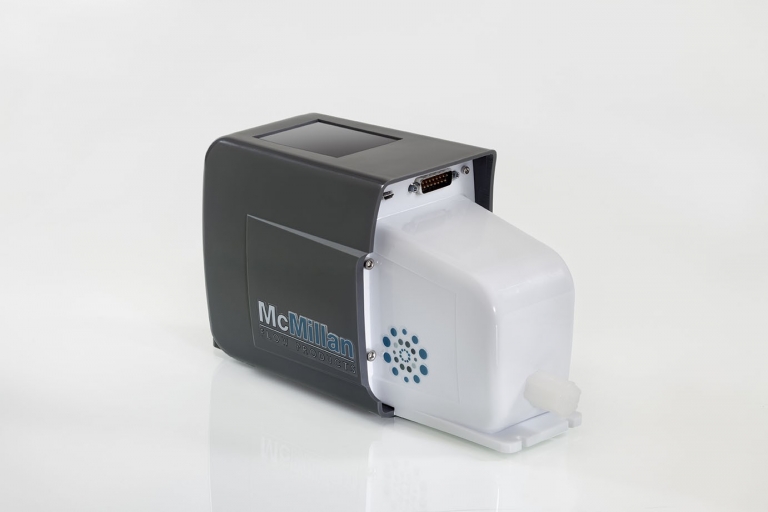

尽管 Iridium 是模块化的并且可以构建成多种配置，但有几种常见的设置作为“工厂”配置提供。本手册讨论了 6010-01-C1 液体配置，它具有 PTFE 微型涡轮流量传感模块 (A601) 和 PTFE 比例隔膜流量控制模块 (B601)。可以设置此配置以控制低至 7-50 mL/分钟和高至 1.0-10.0L/分钟的液体流量范围。其他配置可以根据需要定制。

流量控制器如何工作？

流量控制器使用集成的流量传感器和控制阀来调节流量，而不受入口压力波动的影响。流量控制设定点由 a) 用户通过触摸屏提供，或 b) 通过电子信号远程提供。然后控制器根据需要调整集成阀以保持所需的流量。

示例应用程序

按需化学稀释和混合

样品流量调节

耗材使用监控和监管

多个 I/O 选项

USB 和 RS485 接口是标准配置。模拟（mA 或 VDC）和继电器输出作为选项提供。

液体流量范围

流量范围低至 7-50 mL/分钟，高至 1.0-10.0 L/分钟。

聚四氟乙烯流道

只有 PTFE、蓝宝石和 Viton®（KalREz® 可选）的润湿材料确保兼容性。

铱流特征

集成触摸屏

使用集成的 3.2 英寸彩色触摸屏，用户可以显示流量、累计流量、报警状态等。大多数配置设置都可以通过屏幕进行修改，包括工程单位、设定点和校准曲线。如果无法访问触摸屏，则可以通过 USB 访问设置。

佩尔顿微型涡轮机

为了进行可重复的液体流量测量，A601 流量模块使用了一个悬挂在蓝宝石轴上的微型 PTFE 微型涡轮机叶轮。红外光束检测旋转速度。零摩擦设计提供快速响应且不会产生颗粒。

快速控制逻辑

通过利用先进的微处理器和专门设计的软件，Iridium 流量控制器能够对供应压力或设定值的大小变化做出反应，并几乎立即调整流量。智能逻辑***限度地减少超调和不稳定的阀门动作。

扩展插槽

作为其模块化结构的一部分，Iridium 平台有两个用于扩展卡的开放插槽。功能包括模拟 I/O、无线通信、错误输出，并且还可以根据需要进行定制。两张卡可以同时使用。就像流量模块一样，用户可以安装扩展卡。模块化的

可现场维修

如果您需要更换模块或更换接头类型，可以在现场进行更改，无需返回工厂。

各种配置

因为可以很容易地进行更改，所以用户可以将一个铱星用于多个范围和配置。

模块化的

可现场维修

如果您需要更换模块或更换接头类型，可以在现场进行更改，无需返回工厂。

各种配置

因为可以很容易地进行更改，所以用户可以将一个铱星用于多个范围和配置。

灵活的

图形界面

通过集成的 3.2 英寸触摸屏，用户可以对设定点进行编程、显示当前状态和调整配置，同时该装置继续控制流量并提供输出。如果需要，触摸屏可以变成数字键盘，用于简单的数值输入。

软件更新

Iridium 平台可以通过标准 USB 接口通过可下载的固件更新轻松升级。此外，工厂可以提供具有独特配置的定制软件包，以匹配特定应用或工艺条件。

输入输出选项

RS485 串行接口和通用串行总线 (USB) 接口是标准配置。Iridium 还有两个内部可扩展卡槽。一个流行的选项是模拟 I/O 模块，它为设定点（输入）和电流流速（输出）通信提供隔离的 mA 或 VDC I/O。

模块化设计

Iridium 平台支持根据需要现场更换内部模块，允许用户根据应用条件的变化更换流量范围、阀门类型、I/O 模块等。这些交换只需几分钟，并提供几乎无限的配置。

流量范围

使用 Iridium 6010-01-C1 配置，液体流量范围可低至 7-50 mL/分钟，一直到 1.0-10.0 L/分钟。大多数量程都具有 1:10（或更好）的调节比，并且可以在整个指定范围内实现可重复、准确的控制。

配件选择

Iridium 的模块化设计还允许根据需要更改入口和出口配件的尺寸和类型。FNPT、压缩、扩口和其他接头类型的尺寸小至 1/8” 或大至 1/2”。公制尺寸也可应要求提供。

订购信息

表格部件号：

6010–01-C1-（流量范围）–（接头）– (EAA)–(EBA)–(EKZ)-(Zxxxx)斜体

项目是可选的示例：6010-01-C1-5-F6 -EKZ
