Vibratec低频–调谐质量阻尼器

Vibratec低频–调谐质量阻尼器
  描述
  TMD是一种附加阻尼装置,用于各种建筑应用。许多结构,如行人桥、烟囱、轻质和大跨度地板、楼梯的临界固有频率与激振力在同一范围内,并且内部阻尼低。对于这些类型的结构,TMD可用于通过增加固有频率的阻尼来改善桥梁的行走舒适度,或增加建筑物和结构等的结构安全性。

  • 品牌: Vibratec
  • 产地: 瑞典
  • 品名: 低频–调谐质量阻尼器

  • 产品参数
  • 品牌: Vibratec
  • 产地: 瑞典
  • 品名: 低频–调谐质量阻尼器

Vibratec低频–调谐质量阻尼器

  描述

  TMD是一种附加阻尼装置,用于各种建筑应用。许多结构,如行人桥、烟囱、轻质和大跨度地板、楼梯的临界固有频率与激振力在同一范围内,并且内部阻尼低。对于这些类型的结构,TMD可用于通过增加固有频率的阻尼来改善桥梁的行走舒适度,或增加建筑物和结构等的结构安全性。

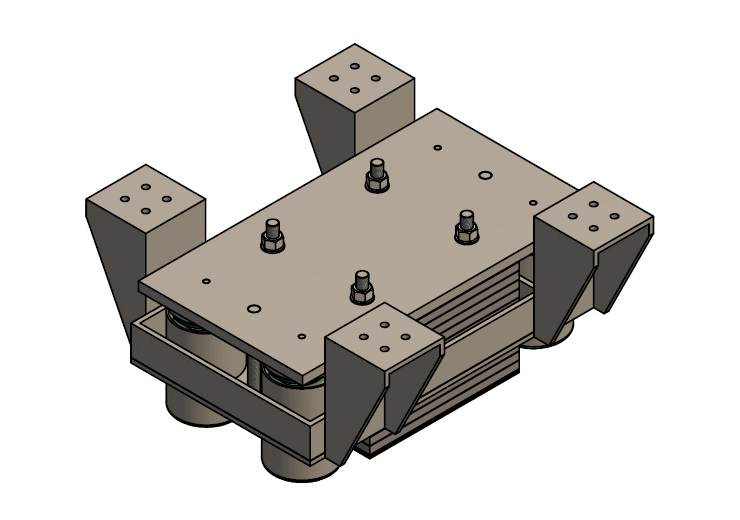

  典型的TMD由悬挂在钢螺旋弹簧和粘性阻尼器上的质量块组成。TMD也可以设计为摆锤式阻尼器,用于风力涡轮机塔架等应用类型。

  TMD可以设计为垂直、水平或扭转方向工作。

  产品规格:

  TMD是一种定制产品,根据给定的规格设计和制造。在每种情况下,TMD都设计为调谐频率Ft,当主结构的固有频率已知时,可以找到该调谐频率。TMD质量、TMD阻尼系数和弹簧配置通过求解相关微分方程优化和找到主系统+TMD的最小响应来估计。

  有限元分析也可用于预测在有限元模型中实施的TMD的整体全局响应。

  TMD:范围从50 kg-

  TMD:范围从0,5 Hz-30 Hz

  TMD频率:±10%

  颜色和表面处理:acc。要求

  安装类型:acc。要求

  示例:马尔默的人行天桥

  在马尔默Bagers Plats人行天桥的结构设计过程中,很明显它需要一个TMD,因为***垂直特征频率被计算为1.85 Hz。设计了一个TMD解决方案。总共2个振动质量为340 kg的TMD安装在桥梁的中段。

  阻塞TMD的桥梁的阻尼比:1.5%

  具有TMD的桥梁的阻尼比:9.0%

  由于***个垂直模态形状的阻尼增加,步行者的运动受到抑制,并且满足舒适标准。

  TMD的应用和一般理论

  调谐质量阻尼器通常在以下典型应用类型中实现:

  人行天桥和楼梯等可以通过跳跃或步行来激发。这主要是一个舒适问题,而不是结构问题。

  办公室地板和类似的东西会因跳跃、步行或机械而兴奋。可能会导致不舒适以及结构问题。

  海底石油和天然气输送线。波浪载荷激发

  高而细长的结构,如桥梁、烟囱和塔,很容易被风吹走,对结构造成危险。

  示例:办公楼层下方的TMD

  这是一个非经典的TMD解决方案,因为它由带有约束阻尼层的夹层板组成。支撑点的放置、板的尺寸导致调谐频率类似于地板的实际弯曲模式。

  也可以使用带有弹簧和阻尼器的普通TMD。

  由于地板是二维结构,因此必须安装多个TMD以减少给定振型的响应。

  人行天桥的TMD的初步设计是基于使用SDOF方法的经典理论,因为结构的动态行为是通过几种不同谐波振荡的线性组合来描述的。因此,该结构可以转换为不同的等效质量弹簧振荡器,每个振荡器具有单个自由度。
