使用BAUMER旋转编码器时的注意事项

作者：BAUMER旋转编码器浏览：发表时间：2018-05-31 09:28:40 来源：BAUMER旋转编码器

　　BAUMER旋转编码器分为单路输出和双路输出两种，怎么区分并使用这两种复杂的旋转编码器是个大问题。那么今天就让BAUMER堡盟小编给大家介绍下使用旋转编码器时的注意事项吧!

　　安装

　　安装时不要给轴施加直接的冲击。

　　编码器轴与机器的连接，应使用柔性连接器。在轴上装连接器时，不要硬压入。即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，因此，要特别注意。

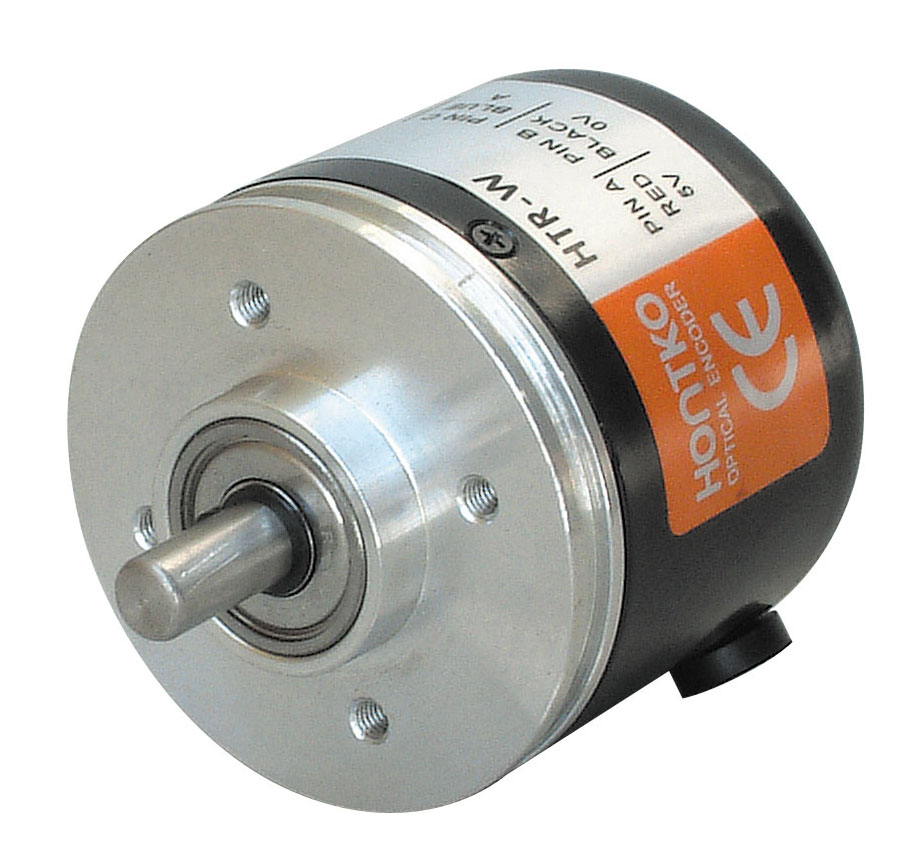

　　使用旋转编码器时的注意事项

　　轴承寿命与使用条件有关，受轴承荷重的影响特别大。如轴承负荷比规定荷重小，可大大延长轴承寿命。

　　不要将旋转编码器进行拆解，这样做将有损防油和防滴性能。防滴型产品不宜长期浸在水、油中，表面有水、油时应擦拭干净。

　　振动

　　加在旋转编码器上的振动，往往会成为误脉冲发生的原因。因此，应对设置场所、安装场所加以注意。每转发生的脉冲数越多，旋转槽圆盘的槽孔间隔越窄，越易受到振动的影响。在低速旋转或停止时，加在轴或本体上的振动使旋转槽圆盘抖动，可能会发生误脉冲。

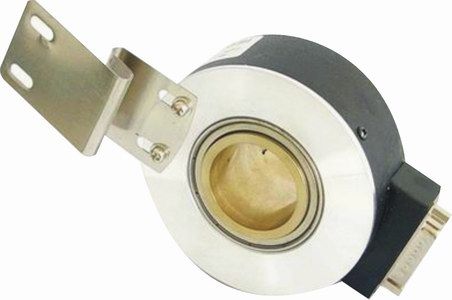

　　使用旋转编码器时的注意事项

　　关于配线和连接

　　误配线，可能会损坏内部回路，故在配线时应充分注意：

　　配线应在电源OFF状态下进行，电源接通时，若输出线接触电源，则有时会损坏输出回路。

　　若配线错误，则有时会损坏内部回路，所以配线时应充分注意电源的极性等。

　　若和高压线、动力线并行配线，则有时会受到感应造成误动作成损坏，所以要分离开另行配线。

　　延长电线时，应在10m以下。并且由于电线的分布容量，波形的上升、下降时间会较长，有问题时，采用施密特回路等对波形进行整形。

　　为了避免感应噪声等，要尽量用最短距离配线。向集成电路输入时，特别需要注意。

　　电线延长时，因导体电阻及线间电容的影响，波形的上升、下降时间加长，容易产生信号间的干扰(串音)，因此应用电阻小、线间电容低的电线(双绞线、屏蔽线)。

　　对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。

　　相信大家都知道使用旋转编码器时的注意事项了，BAUMER堡盟小编提醒大家在使用旋转编码器的时候一定要注意方法哟。
