流量开关不同类型和特点

作者：流量开关浏览：发表时间：2019-12-23 09:41:15 来源：流量开关

　　流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时候触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作。避免或减少主机"干烧"。

　　流量开关就是根据流量来指令系统的开关的。给流量开关设定上限或者下限，当流量达到此次限定值时，流量开关发出信号或报警，系统将运行或停止。一般要求流量的系统会采用流量开关。

　　根据系统的不同，以及流量开关型号等因素的不同，使用的地方也不同，要根据具体情况而定。

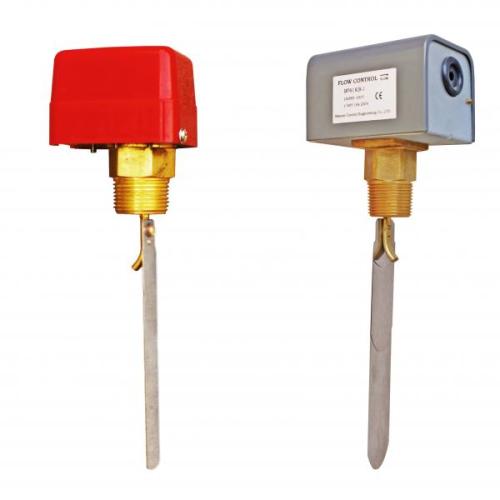

　　靶片式或叶片式流量开关它的工作原理与我们熟知的靶式流量计类似，适用于2～8英寸管径。当流量为零时．靶片处于原始位置。当流体作用于靶片时，靶片产生偏转，并通过传动机构带动圆柱形磁钢向上移动．在设定点位置．磁钢吸引与水银开关联接的小永磁磁钢．从而使开关动作。

　　活塞式流量开关这种水流开关与活塞式流量计相类似，适用于3／4英寸到2英寸水平管道。活塞形状因厂家而异。它的工作原理也是通过活塞的位置变化带动一个圆柱形磁钢去驱动控制开关。

　　浮子式流量开关其工作原理类似于转子流量计，主要用于3／4英寸以下的小口径低流速管路。它由一个浮子磁钢组合体和弹簧、管路组成。控制开关一般采用干簧管。干簧管的位置可以调节，从而改变设定点位置。当流体推动浮子运动到设定点位置时．干簧管常开接点接通．从而发出信号。

　　热式水流量开关在本质上是一个电子流量开关，它与上面三种类型有一个显著的不同．即没有机械传动部分，压力损失小。其工作原理与热式流量计相同，探头上装有一个流速敏感元件和一个测温元件。流速敏感元件被加热到高于被测介质温度的某个设定值．利用敏感元件与流体之间的对流换热测出流量的大小．然后与设定值进行比较．从而决定继电器的启动或断开，达到发讯报警的目的，测温元件的作用是进行温度补偿。

　　差压式流量开关它的工作原理类似于孔板差压流量计，只是在结构上有所变化。一般在工作管路内装有一个节流体，节流体两侧的差压与流量大小有关。产生的压差作用在金属波纹片上，使膜片产生变形，从而带动一个传动机构去驱动微动开关达到发讯报警的目的。电磁式流量开关其工作原理与电磁流量计原理相似。采用外部绕流型。此种流动开关和热式一样．没有机械传动部分．属于电子流量开关，与一般电磁流量计的不同之处在于：产生交变磁场的线圈装在传感器内部，被测流体绕流其外围切割磁力线，并产生一个由传感器表面上两个对应点的电极检测的电压信号，从而得到流量的大小。
